Objašnjenje optičke filtracije: vrste, spektri i kako odabrati pravi filtar

Što je optička filtracija i zašto je važna?

Kamera za strojno gledanje na proizvodnoj liniji počinje krivo čitati brojeve dijelova kada poslijepodnevna sunčeva svjetlost preplavi leću. Fluorescentni mikroskop gubi kontrast jer pobudna svjetlost ulazi u emisijski kanal. Senzor temperature se pomiče jer apsorbirana vidljiva svjetlost zagrijava kućište brže nego što osjetilni element reagira. Ovi kvarovi izgledaju nepovezano, ali dijele jedan glavni uzrok: neželjene valne duljine koje dopiru do detektora. Standardni lijek je optička filtracija — namjerno odabiranje valnih duljina koje prolaze kroz komponentu, a koje se blokiraju ili apsorbiraju.

Optička filtracija provodi se na dva fizički različita načina. Interferencijski filtri slažu desetke tankih dielektričnih slojeva koji odražavaju odabrane valne duljine; nude oštre spektralne rubove, ali se pomiču s kutom upada. Nasuprot tome, apsorpcijski filtri rade unutar samog stakla. Metalni oksidi i drugi dopanti otopljeni su u talini, tako da materijal apsorbira specifične energije fotona dok prenosi druge. Budući da se upijajuće vrste distribuiraju kroz masu, filtri od obojenog stakla ostaju stabilni pri nenormalnom upadu, pod umjerenom temperaturom i tijekom dugog radnog vijeka.

Ovaj članak objašnjava kako optička filtracija funkcionira u praksi, gdje filtri od obojenog stakla nadmašuju alternative s premazom i što trebate provjeriti prije nego što odredite filtar za svoj sustav.

Što optička filtracija radi u stvarnom sustavu

Filtriranje obavlja četiri praktična posla u optičkom sustavu:

Za industrijsku opremu, filtri od brušenog stakla često su prvi izbor jer kombiniraju stabilan prijelazni rub s jednostavnom, robusnom konstrukcijom. A UV cut-off filter blokira pojas od 100–400 nm dok propušta vidljivu svjetlost; filtar koji apsorbira toplinu radi obrnuto propuštajući vidljivo svjetlo i apsorbirajući infracrveno. Oba su svakodnevna rješenja u strojnom vidu, rasvjeti, instrumentima i sigurnosnoj opremi.

Četiri glavne obitelji filtara u optičkoj filtraciji

Postoje stotine dizajna filtera, ali većina potražnje u industrijskoj optici spada u četiri obitelji, sažeto u Tablici 1.

Filtri od reznog stakla

Dugopropusni filtar blokira kraće valne duljine i odašilje duže; kratkopropusni filtar radi obrnuto. Dizajn je definiran njegovom prijelaznom valnom duljinom. Tipično UV cut-off stakleni filter , na primjer, potiskuje zračenje ispod otprilike 380–400 nm dok prolazi vidljivi spektar. Proizvodni asortiman uključuje zlatno-žuto, narančasto i crveno brušeno staklo s prijelaznim pozicijama preko cijelog vidljivog pojasa, kao i ultraljubičastu i infracrvenu verziju.

Proizvođači prilagođenih staklenih filtera za UV zračenje - optički element Nantong Xiangyang Nantong Xiangyang Optical Element Co., Ltd. je kineski proizvođač i tvrtka UV Cut-off staklenih filtara, pružamo ODM/OEM prilagođene... Pogledajte proizvod →

Selektivni apsorpcijski stakleni filtri

Umjesto jednog ruba, selektivni apsorpcijski filtar uklanja definiranu traku unutar spektra. Staklo koje apsorbira toplinu propušta vidljivu svjetlost dok apsorbira blisko infracrveno zračenje, zbog čega je uobičajeno u projekcijskim, rasvjetnim i prikaznim sustavima. Ista obitelj uključuje termoizolacijsko filtarsko staklo za upravljanje toplinom, plus korekciju boje, kalibraciju valne duljine i UV-vidljiva upijajuća stakla za analitičke i fotografske primjene.

Proizvođači izolacijskog filtarskog stakla po narudžbi - Nantong Xiangyang optički element Nantong Xiangyang Optical Element Co., Ltd. je kineski proizvođač i tvrtka za izolacijsko filtarsko staklo, pružamo ODM/OEM prilagođene s... Pogledajte proizvod →

Filtri neutralne gustoće

Kada je cilj prigušenje, a ne odabir valne duljine, staklo neutralne gustoće je standardni alat. ND filtri ravnomjerno smanjuju intenzitet svjetla, dopuštajući kamerama, spektrometrima i laserskim sustavima da rade unutar svog linearnog raspona odziva bez pomicanja ravnoteže boja. Određene su optičkom gustoćom, koja se izravno preslikava na postotak propuštene svjetlosti.

Polarizacijski filteri

Konačno, polarizacijski filtri kontroliraju smjer vektora električnog polja, a ne spektar. Bitni su za smanjenje blještanja u strojnom vidu, analizu naprezanja u prozirnim dijelovima i poboljšanje kontrasta na zaslonima. Usklađivanje omjera ekstinkcije, prijenosa i raspona valnih duljina s primjenom važnije je od bilo koje pojedinačne specifikacije; posvećeni pregled kako rade polarizacijski filteri dobra je polazna točka.

Čitanje spektralne krivulje: Što pravi filtar radi

Nijedan optički filtar nema savršeno kvadratni rub prijenosa. Pravi filtri pokazuju prijelazno područje gdje se prijenos postupno mijenja od blokiranja do prijenosa. Za dugopropusne filtre od obojenog stakla prijelaz se obično proteže nekoliko desetaka nanometara, dok interferencijski premazi mogu doseći mnogo strmije padine. Shematske krivulje ispod pokazuju reprezentativne oblike za glavne tipove filtera.

Tri su detalja važna kada čitate krivulju. Prvo, granična valna duljina — točka do koje seže prijenos 50% od maksimuma — definira stvarni položaj filtra. Drugo, prijelazni nagib određuje koliko jasno filtar razdvaja dvije valne duljine. Treće, transmisija unutar pojasa vam govori koliko signala vaš sustav gubi. Dobro napravljen filtar od obojenog stakla trebao bi pokazivati ​​visoku, ravnomjernu propusnost preko propusnog pojasa i bez sekundarnih apsorpcijskih značajki.

Kako odabrati pravi optički filtar

Odaberite filtar radeći unatrag od optičkog problema, a ne od stranice kataloga. Počnite s pet pitanja:

1. Koje valne duljine moraju proći, a koje moraju biti blokirane?
2. Koliko odaslanog signala sustav može izgubiti?
3. Koji će kut upada filtar vidjeti u konačnom sklopu?
4. Kojoj će temperaturi, vlažnosti i UV zračenju biti izložen?
5. Koju veličinu, oblik i volumen zapravo trebate?

Za mnoge projekte iskrena usporedba svodi se na upijajuće staklo u boji naspram dielektričnih premaza. Radarski dijagram u nastavku pokazuje gdje se svaka tehnologija obično ističe.

Optička gustoća: jednostavna matematika iza filtara neutralne gustoće

Specifikacije neutralne gustoće koriste optičku gustoću (OD), definiranu kao OD = log10(1/T) , gdje je T preneseni razlomak. Ljestvica je logaritamska, tako da svaki korak 0,3 in OD prepolovljuje propuštenu svjetlost .

Gornji grafikon daje preneseni postotak za uobičajene ND vrijednosti. Filter OD 0,9 prenosi oko 12,6% upadnog svjetla i čest je izbor za zaštitu senzora. Kada su filtri naslagani, njihove optičke gustoće se zbrajaju: OD 0,6 plus OD 0,3 jednako je OD 0,9. To svojstvo čini filtersko staklo neutralne gustoće prikladno za podesivu atenuaciju, pod uvjetom da kombinirani prijenos ostaje iznad razine buke detektora.

Proizvođači prilagođenog neutralnog sivog filtarskog stakla - Nantong Xiangyang Optical Eleme Nantong Xiangyang Optical Element Co., Ltd. je kineski proizvođač i tvrtka neutralnog sivog filtarskog stakla, pružamo ODM/OEM prilagođene... Pogledajte proizvod →

Što provjeriti prije naručivanja

Učinkovitost filtracije ovisi o procesu proizvodnje koliko i o formuli stakla. Tri su provjere važne pri ocjenjivanju dobavljača. Prvo, zatražite izmjerenu krivulju prijenosa umjesto lista s nominalnim podacima; stvarni rubni položaj i unutarpojasni prijenos su ono što će vaš sustav vidjeti. Drugo, potvrdite tolerancije za debljinu, promjer i završni rub; mehanička odstupanja utječu na montažu, a površinski nedostaci raspršuju svjetlost. Treće, provjerite ponašanje u svom okruženju; temperatura, vlaga i dugotrajno izlaganje UV zračenju mogu promijeniti prijenos u loše obrađenom staklu.

Unutar filtra od obojenog stakla: Kako funkcionira apsorpcija

Donji izometrijski dijagram pokazuje kako filtar od obojenog stakla tretira zraku bijelog svjetla. Stakleno tijelo sadrži dopantne ione otopljene u talini. Fotoni čija energija odgovara apsorpcijskim vrpcama dopanta bivaju uhvaćeni unutar materijala i pretvoreni u vibracijsku energiju - u praktičnom smislu, toplinu. Ostatak spektra prolazi, gubeći samo nekoliko postotaka zbog površinske refleksije.

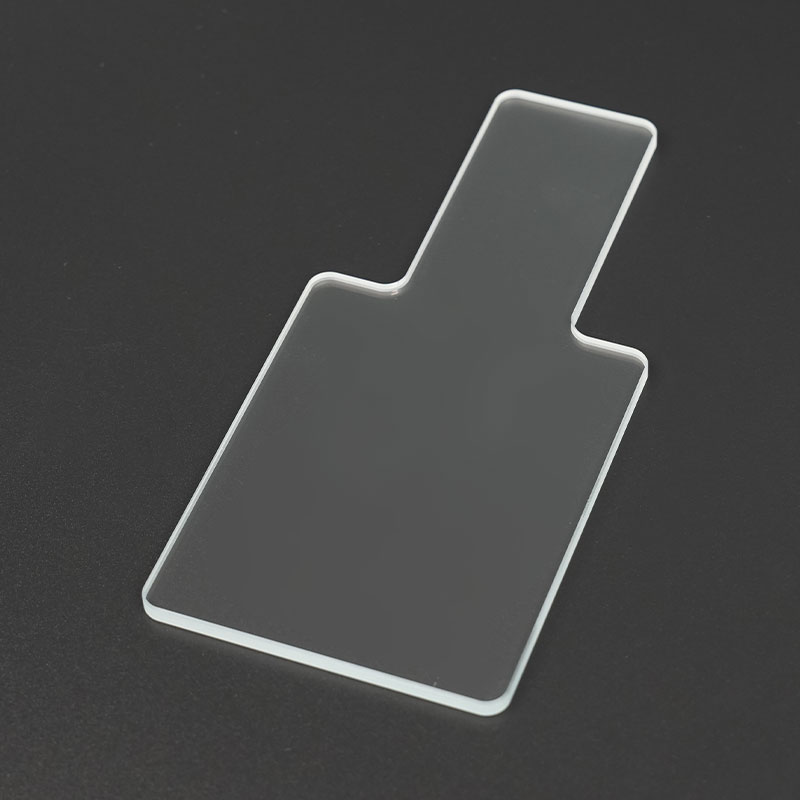

Ovaj mehanizam skupne apsorpcije objašnjava zašto filtri od obojenog stakla ne pokazuju pomak valne duljine ovisan o kutu tipičan za interferencijske premaze. To također znači da se mogu rezati, brusiti i polirati u pravokutne prozore, okrugle ploče ili oblikovane praznine bez promjene njihovog spektralnog ponašanja — prava prednost za prilagođenu optičku filtraciju.
