Za što se koristi bezbojno optičko staklo?

Bezbojno optičko staklo koristi se u iznimno širokom rasponu industrija - od preciznih znanstvenih instrumenata i sustava za medicinsko snimanje do kamera za široku potrošnju, obrambene optike i arhitektonskog ostakljenja. Njegova definirajuća karakteristika je iznimno visoka propusnost vidljive svjetlosti bez gotovo ikakve selektivne apsorpcije ili bojenja, što ga čini temeljnim materijalom gdje god se svjetlost mora voditi, fokusirati, dijeliti ili filtrirati s maksimalnom vjernošću. Za razliku od standardnog prozorskog stakla, bezbojno optičko staklo projektirano je za točne specifikacije indeksa loma, ultraniski unutarnji sadržaj mjehurića i tolerancije ravnosti površine mjerene u nanometrima.

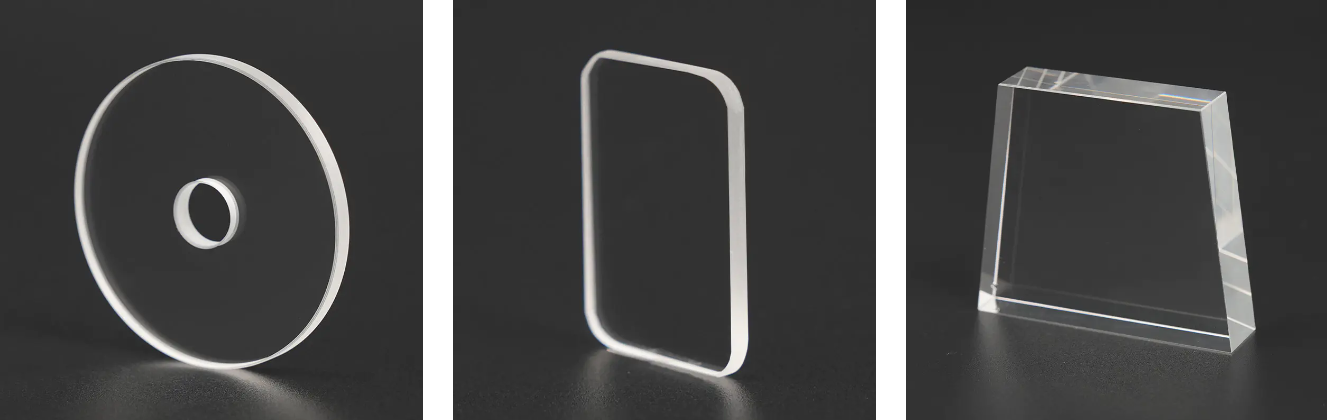

Pojam pokriva obitelj precizno formuliranih vrsta stakla — uključujući optičko krunsko staklo , borosilikatne varijante i kvarcno staklo visoke čistoće — svaki je optimiziran za određene raspone valnih duljina, uvjete okoline i mehaničke zahtjeve. Razumijevanje koji tip odgovara kojoj primjeni bitno je za inženjere, stručnjake za nabavu i dizajnere sustava koji rade s optičkim sklopovima.

Po čemu se bezbojno optičko staklo razlikuje od običnog stakla

Razlika između industrijskog float stakla i preciznog optičkog stakla nije samo stvar jasnoće - ona odražava fundamentalno različite proizvodne filozofije, standarde čistoće sirovina i protokole testiranja nakon proizvodnje. Optičko staklo visoke propusnosti postiže prijenos vidljive svjetlosti 92% ili više po površini , dok standardno float staklo obično propušta samo 80–87% zbog sadržaja željeznog oksida i površinskih nesavršenosti.

Ključna različita svojstva preciznog optičkog stakla uključuju:

• Homogenost indeksa loma: Varijacije u jednoj slijepoj probi održavane su na ±1×10⁻⁵ ili bolje u materijalu visoke kvalitete
• Mjehurić i klasa uključivanja: Broji se i kategorizira prema standardima ISO 10110; Stupanj 0 dopušta u biti nula vidljivih inkluzija
• Stupanj strija: Mjerenje pruga homogenosti stakla koje bi iskrivile valne fronte; staklene mete optičke kvalitete Klasa A (bez vidljivih pruga)
• Dvolom naprezanja: Preostalo naprezanje od proizvodnje žari se ispod 10 nm/cm kako bi se spriječili artefakti polarizacije
• Kvaliteta površine: Specifikacije grebanja i kopanja izražene kao 10-5 ili 20-10 prema MIL-PRF-13830B za precizne površine

Gornji grafikon ilustrira značajnu razliku u prijenosu između preciznih optičkih vrsta stakla i standardnog arhitektonskog stakla. Čak i a 10–15% poboljšanje propusnosti izravno se prevodi u mjerljive dobitke u kontrastu slike, omjeru signala i šuma senzora i učinkovitosti sustava — objašnjavajući zašto precizno optičko staklo zahtijeva više specifikacije materijala u bilo kojoj aplikaciji kritičnoj za fotone. U optičkim sustavima s više elemenata, kumulativni učinak gubitaka propusnosti po površini preko pet ili deset elemenata leće čini ovu razliku operativno kritičnom.

Primarne primjene bezbojnog optičkog stakla u industriji

Precizno optičko staklo služi kao osnovni materijal u gotovo svakom sustavu koji zahtijeva kontroliranu manipulaciju svjetlom. Njegove primjene obuhvaćaju industrije od zdravstvene zaštite do zrakoplovstva, a specifična vrsta stakla koja se koristi u svakom kontekstu odabire se tako da odgovara jedinstvenoj valnoj duljini, okolišu i mehaničkim zahtjevima te primjene.

Medicinska i znanstvena oprema

U medicinskom snimanju — uključujući mikroskopiju, endoskopiju, oftalmološku opremu i protočnu citometriju — bezbojno optičko staklo mora pružiti dosljednu optičku izvedbu u uvjetima sterilizacije, toplinskog ciklusa i izlaganja sredstvima za čišćenje. D263T bezbojno optičko staklo , tanko borosilikatno staklo proizvedeno do uskih tolerancija debljine, naširoko se koristi kao pokrovno staklo mikroskopskih stakalca i kao materijal prozora u mikrofluidnim dijagnostičkim uređajima. Njegova niska autofluorescencija neophodna je za primjene fluorescentne mikroskopije gdje bi pozadinsko svjetlo inače zaklonilo signal koji se mjeri.

Biokemijski analizatori oslanjaju se na optičke ćelije izrađene od optičko staklo visoke propusnosti za mjerenje apsorbancije uzoraka preko UV-vidljivih raspona valnih duljina. Pojedinačna pogreška mjerenja apsorbancije od 0,005 AU u kliničkom kemijskom analizatoru može se pretvoriti u dijagnostičku pogrešku — što znači da je dosljednost propusnosti materijala i odsutnost unutarnjih nedostataka izravno povezana sa sigurnosnim ishodima za pacijenta.

Fotografija, kino i potrošačka optika

Objektivi fotoaparata, teleskopski objektivi, sustavi binokularnih prizmi i optika projektora među aplikacijama s najvećim opsegom za prozirno staklo optičkih leća . K9 (BK7) bezbojno optičko staklo — borosilikatno krunsko staklo s indeksom loma 1,5168 i Abbeovim brojem 64,17 — možda je najčešće korišteno optičko staklo na svijetu, pojavljuje se u svemu, od modula leća za pametne telefone do mikroskopskih objektiva istraživačke kvalitete i ekspandera laserske zrake.

Bezbojno optičko staklo Prism komponente su kritične u dalekozorima, daljinomjerima i spektrometrima, gdje konfiguracije Porro ili krovne prizme preklapaju optički put zadržavajući punu kvalitetu slike. Materijal mora imati iznimno nizak sadržaj pruga — svaka nehomogenost u staklu stvorit će izobličenje valne fronte vidljivo kao smanjena oštrina slike pri velikom povećanju.

Optika za obranu, zrakoplovstvo i nadzor

Vojni i zrakoplovni optički sustavi postavljaju najzahtjevnije specifikacije za bezbojno optičko staklo — zahtijevaju performanse u ekstremnim temperaturnim rasponima (–60°C do 120°C), otpornost na vlagu, pijesak i gljivične napade te dimenzionalnu stabilnost pod vibracijskim i udarnim opterećenjima. Sustavi toplinske slike, laserski daljinomjeri, uređaji za noćno promatranje i prozori za traženje projektila koriste posebno optičko staklo koje zadovoljava MIL-SPEC standarde. Bezbojno kvarcno optičko staklo posebno je poželjan u vojnim aplikacijama koje prenose UV zračenje zbog svog zanemarivog toplinskog širenja i otpornosti na zračenje.

Poluvodička fotolitografija i elektronika

Supstrati fotomaske, optika za pregled pločica i sustavi UV izlaganja u proizvodnji poluvodiča zahtijevaju precizno optičko staklo s iznimnom UV propusnošću i koeficijentom toplinske ekspanzije (CTE) blizu nule. Na valnoj duljini ArF excimer lasera od 193 nm koja se koristi u dubokoj UV litografiji, samo sintetski fuzionirani silicij — oblik bezbojnog kvarcnog optičkog stakla najveće čistoće — pruža odgovarajuću propusnost i otpornost na zračenje. Čak bi i manja neujednačenost CTE-a na praznoj končanici pomaknula položaj značajki tijekom termičkog ciklusa, uzrokujući neuspjehe kontrole širine linije na skali ispod nanometara.

Distribucija industrijske potražnje za bezbojnim optičkim staklom

Globalna potražnja za preciznim optičkim staklom neravnomjerno je raspoređena po industrijama, pri čemu potrošačka elektronika i obrada slika predstavljaju segment najveće količine, a obrana/zrakoplovstvo predstavljaju segment najveće vrijednosti po kilogramu. Razumijevanje ove distribucije pomaže proizvođačima i kupcima predvidjeti zahtjeve specifikacija i prioritete opskrbnog lanca.

Potrošačka elektronika — uključujući kamere pametnih telefona, optiku slušalica za AR/VR i module web kamera za prijenosna računala — čini gotovo 38% globalne potražnje za bezbojnim optičkim staklom po volumenu , potaknut neumoljivom minijaturizacijom slikovnih sustava visokih performansi. Medicinski i znanstveni sektor slijedi s 22%, što odražava stalni rast u dijagnostici, genomskim instrumentima i uređajima za testiranje na mjestu liječenja. Segmenti obrane i poluvodiča, iako manji u smislu obujma, predstavljaju nesrazmjerno visoke tehničke specifikacije i zahtjeve kvalitete, često uključujući prilagođene sastave stakla koji nisu dostupni u standardnim kataloškim ponudama.

Vrste bezbojnog optičkog stakla i njihovi specifični slučajevi uporabe

Nije svo bezbojno optičko staklo zamjenjivo. Svaka formulacija ima jedinstvenu kombinaciju indeksa loma, disperzije, toplinskih svojstava, kemijske postojanosti i obradivosti što je čini prikladnom za specifične primjene. U nastavku je usporedni pregled primarnih tipova:

Odabir ispravne vrste nije samo odluka o izvedbi, već i ekonomska. Bezbojno kvarcno optičko staklo nudi neusporedivu UV izvedbu i toplinsku stabilnost, ali ga je znatno teže obraditi od K9 stakla, zahtijevajući dijamantni alat i produžene cikluse poliranja. Za primjene u vidljivom svjetlu gdje UV performanse nisu potrebne, K9 ili B270 staklo obično pruža ekvivalentnu optičku kvalitetu uz niže troškove izrade i kraće vrijeme isporuke.

Staklo optičke krune i njegova uloga u dizajnu leće

Optičko krunsko staklo — definiran svojom kombinacijom relativno niskog indeksa loma (nd < 1,60) i niske disperzije (Abbeov broj > 55) — okosnica je dizajna akromatskih dvostrukih leća. U kombinaciji s flint staklom (viši indeks, veća disperzija) u konfiguraciji cementnog dubleta, krunsko staklo ispravlja kromatsku aberaciju — tendenciju jednostavnih leća da fokusiraju različite valne duljine svjetlosti na različite točke, uzrokujući rubove boja na slikama.

Načelo akromatskog dubleta, prvi put demonstrirano u 18. stoljeću, i danas se aktivno koristi u svemu, od nišana za puške i teleobjektiva fotoaparata do astronomskih refraktora i industrijskih sustava strojnog vida. K9 staklo funkcionira kao optičko krunsko staklo u mnogim od ovih sustava, upareno s težim kremenom staklom kako bi se postigla potrebna kromatska korekcija bez troškova egzotičnijih vrsta stakla.

Gornje krivulje propusnosti otkrivaju definirajuću razliku između vrsta stakla: bezbojno kvarcno optičko staklo održava propusnost iznad 80% od približno 200 nm dubokog UV-a do 2500 nm srednjeg infracrvenog, što ga čini jedinom istinski širokopojasnom opcijom. K9 i B270 optička stakla, iako su izvrsna u vidljivom rasponu (380–780 nm), postaju neprozirna ispod približno 330 nm — isključujući ih iz UV aplikacija kao što su oprema za fototerapiju, UV spektroskopija i alati za izlaganje poluvodiča. Za dizajnere sustava, ova spektralna selektivnost jednako je važno svojstvo kao i indeks loma pri specifikaciji staklenih komponenti.

Primjene u nastajanju: automobili, AR/VR i fotonapon

Osim tradicionalne optike, bezbojno optičko staklo sve više zauzima središnje mjesto u tehnološkim platformama sljedeće generacije koje preoblikuju obrasce potražnje u globalnoj industriji stakla.

Automobilska LiDAR i ADAS optika

Autonomna i poluautonomna vozila koriste LiDAR (Light Detection and Ranging) senzore koji prvenstveno rade na valnim duljinama od 905 nm i 1550 nm. Zaštitni prozori i optika za fokusiranje u ovim sustavima zahtijevaju staklo s izvrsnom NIR propusnošću, otpornošću na temperaturne promjene u automobilima (–40°C do 105°C) i visokom tvrdoćom površine da izdrži krhotine s ceste. Bezbojno borosilikatno optičko staklo i K9 staklo presvučeno AR-om u aktivnoj su procjeni za ovu primjenu, a predviđa se rast tržišta automobilskog optičkog stakla 18–22% CAGR do 2030 .

Valovodi proširene i virtualne stvarnosti

Optika valovoda AR slušalica — tanke staklene ploče koje usmjeravaju projicirane slike do oka putem potpune unutarnje refleksije — zahtijevaju staklo s indeksom loma iznad 1,75, iznimno jednoliku debljinu na velikim pločama i iznimnu ravnost površine. Ovo gura dalje od standardnog bezbojnog optičkog stakla u specijalizirane formulacije visokog indeksa, ali valovodno supstratno staklo koje se koristi u osnovnim AR aplikacijama i dalje se oslanja na precizne varijante krunskog stakla koje zadovoljavaju stroge zahtjeve debljine i ravnosti.

Fotonaponsko i solarno koncentratorsko staklo

Ultra-bijelo bezbojno optičko staklo — proizvedeno sa sadržajem željeznog oksida ispod 0,01 % — koristi se kao pokrovno staklo za visokoučinkovite solarne ploče i nizove leća koncentrirane solarne energije (CSP). Standardno solarno staklo propušta približno 91% upadne svjetlosti; ultrabijelo optičko staklo gura ovo do 93–94% , što se prevodi u mjerljive dobitke prinosa energije u instalacijama velikih solarnih farmi. Procjenjuje se da će industrija trošiti preko 120 milijuna četvornih metara ultra prozirnog stakla godišnje za fotonaponske primjene diljem svijeta.

Radarska karta jasno prikazuje temeljni kompromis u odabiru optičkog stakla: kvarcno staklo dominira kad je riječ o UV propusnosti, toplinskoj stabilnosti i kemijskoj postojanosti, ali ima lošu ocjenu po pitanju obradivosti i isplativosti zbog svoje ekstremne tvrdoće i visoke točke taljenja. Nasuprot tome, staklo K9 i B270 vrlo su obradivo - mogu se precizno brusiti, polirati i premazati AR-om sa standardnom opremom za optičku izradu - što ih čini praktičnim izborom za veliku većinu primjena slika u vidljivom svjetlu. Dizajneri sustava moraju odvagnuti ove kompromise u odnosu na tehničke zahtjeve i ekonomiju proizvodnje.

Standardi kvalitete i certifikati za precizno optičko staklo

Nabavljanje preciznih optičkih staklenih komponenti zahtijeva dokumentaciju o kvaliteti koja se može provjeriti, posebno za regulirane industrije kao što su medicinski uređaji, zrakoplovstvo i obrana. Sljedeći standardi reguliraju kvalitetu optičkog stakla na različitim tržištima:

Prilikom ocjenjivanja a prozirno staklo optičkih leća dobavljača, kupci u proizvodnji medicinskih uređaja trebali bi potvrditi sposobnost dokumentacije ISO 10110 i certifikat ISO 9001 kao minimalne zahtjeve. Nabava obrane dodaje MIL-SPEC usklađenost i zahtjeve za sljedivost serije materijala. Za fotonaponske i elektroničke aplikacije, 3C certifikacija i usklađenost s RoHS sve su standardniji zahtjevi od daljnjih OEM kupaca.

O Nantong Xiangyang Optical Element Co., Ltd.

Nantong Xiangyang Optical Element Co., Ltd. osnovana je 1996. godine i izrasla je u priznato visokotehnološko poduzeće u provinciji Jiangsu, zauzimajući 10.000 četvornih metara proizvodni pogon. Kao profesionalni OEM bezbojno optičko staklo dobavljač i ODM tvornica bezbojnog optičkog stakla u Kini, tvrtka je specijalizirana za proizvodnju i obradu obojenog optičkog stakla, bezbojnog optičkog stakla i ravnog stakla za sitotisak i kaljenje.

Kvaliteta proizvoda tvrtke zadovoljava ISO 9001-2000 standarde kvalitete proizvoda i posjeduje 3C certifikat sustava kvalitete. Njegov Odjel za proizvodnju optičkih komponenti održava više od stotinu vrsta obojenih proizvoda od optičkog stakla koji pokrivaju ultraljubičasto, vidljivo, blisko infracrveno i infracrveno spektralno područje — podržavajući aplikacije u optičkim instrumentima, medicinskim instrumentima, biokemijskim analizatorima, zrakoplovstvu, vojnim sustavima i znanstveno-istraživačkim institucijama.

Odjel za proizvode od ravnog stakla specijaliziran je za duboku obradu stakla, sitotisak i kaljenje stakla, uz podršku automatiziranih proizvodnih linija i opreme za inspekciju iz Njemačke, Japana i Švicarske. Xiangyang je predan tome da bude najprofesionalniji dobavljač optičkih staklenih komponenti i staklenih sitotisaka i rješenja za kaljenje — opslužujući globalnu bazu kupaca s pouzdanim mogućnostima prilagodbe za OEM i ODM zahtjeve.
