Bezbojno optičko staklo je precizni optički materijal formuliran za prijenos vidljive svjetlosti s minimalnom apsorpcijom, gotovo bez nijansi boje i pomno kontroliranim ponašanjem loma. Za razliku od običnog stakla, koje se proizvodi uglavnom u strukturne ili dekorativne svrhe, bezbojno optičko staklo je projektirano tako da se svjetlost koja prolazi kroz njega savija i putuje na predvidljiv, ponovljiv način. Ova predvidljivost je ono što omogućuje lećama, prizmama, filtrima i prozorima senzora izrađenim od bezbojnog optičkog stakla da formiraju točne slike i održavaju dosljedan optički put od jedne proizvodne serije do druge.
U praktičnom smislu, bezbojno optičko staklo obično doseže a propusnost vidljive svjetlosti iznad 90 posto u rasponu od 400 do 760 nanometara, s odabranim formulacijama koje prelaze 95 posto. Budući da staklo upija i raspršuje vrlo malo svjetla koje ulazi u njega, slike i signali koji prolaze kroz njega ostaju oštri, a promjena boja svedena je na minimum.
Prijenos gotovo neutralne boje preko vidljivog spektra
Niska disperzija za smanjenu kromatsku aberaciju
Stabilan indeks loma na uobičajenim radnim temperaturama
Prikladno za precizno rezanje, brušenje i premazivanje
Osnovna fizička i optička svojstva
Vrijednost bezbojnog optičkog stakla proizlazi iz malog skupa mjerljivih svojstava koje proizvođači kontroliraju tijekom taljenja i žarenja. Svako od ovih svojstava bezbojnog optičkog stakla utječe na ponašanje materijala unutar optičkog sustava, od jednostavnog povećala do leće kamere s više elemenata.
Visoka propusnost vidljive svjetlosti
Transmitancija u pojasu od 400 do 760 nanometara obično pada između 90 i 95 posto, što znači da većina svjetlosti koja ulazi u staklo doseže drugu stranu umjesto da bude apsorbirana ili raspršena. Veća propusnost održava slike svjetlijim i smanjuje gubitak signala u opremi kao što su mikroskopi i analitički senzori.
Niska disperzija i visok Abbeov broj
Disperzija opisuje koliko materijal savija različite valne duljine svjetlosti za različite količine. Bezbojno optičko staklo formulirano s visokim Abbeovim brojem širi svjetlost manje neravnomjerno, zadržavajući crvenu, zelenu i plavu valne duljine fokusirane bliže istoj točki i smanjujući rubove boja na rubovima slike.
Stabilne optičke konstante pri promjeni temperature
Indeks loma i koeficijent disperzije formulirani su tako da se samo neznatno pomiču kako temperatura okoline raste ili pada. Ovo je važno za opremu koja radi na otvorenom, unutar vozila ili u industrijskim okruženjima gdje temperatura nije strogo kontrolirana.
Mehanička i kemijska postojanost
Bezbojno optičko staklo općenito podnosi rezanje, brušenje, bušenje i premazivanje bez pucanja ili gubitka sjaja i otporno je na postupnu degradaciju površine uslijed vlage ili izlaganja blagim kemikalijama tijekom normalnog rukovanja i skladištenja.
Opći referentni rasponi za uobičajene kategorije svojstava bezbojnog optičkog stakla, prikazani na usporednoj ljestvici u svrhu ilustracije.
Transmitancija kroz vidljivi spektar
Transmitancija nije savršeno ravna preko svake valne duljine. Većina bezbojnog optičkog stakla pokazuje postupni porast od ljubičastog kraja spektra, široki plato visoke propusnosti kroz sredinu vidljivog raspona i blago sužavanje blizu tamnocrvenih valnih duljina, s točnim oblikom koji ovisi o sastavu i fizičkoj debljini.
Generalizirani oblik krivulje propusnosti za bezbojno optičko staklo preko vidljivog pojasa, prikazan radi ilustracije, a ne mjerenja određene serije.
Debljina također igra ulogu. Tanji dijelovi propuštaju više svjetla za određeni sastav, zbog čega optički dizajneri određuju zajedno vrstu materijala i fizičku debljinu kada ciljaju vrijednost propusnosti za gotovu komponentu.
Bezbojno optičko staklo grupirano je u nekoliko širokih obitelji na temelju sastava. Svaka obitelj različito uravnotežuje propusnost, disperziju, tvrdoću i ponašanje pri obradi, tako da pravi izbor ovisi o optičkom sustavu koji se gradi.
Referentna usporedba uobičajenih obitelji bezbojnog optičkog stakla
Obitelj Staklo
Tipični indeks loma
Relativna disperzija
Uobičajena uporaba
Bezbojno staklo tipa Crown
Oko 1.52
Niska
Opće leće, prizme
Borosilikatno bezbojno staklo
Oko 1.51
Niska
Stakla za instrumente, filteri
Optičko staklo na bazi kvarca
Oko 1.46
Vrlo nisko
Komponente koje prenose UV zrake
Bezbojno staklo tipa kremena
Oko 1.58
Umjereno
Akromatsko uparivanje leća
Približan indeks loma po obitelji stakla, dat radi opće usporedbe, a ne specifikacije jednog dobavljača.
Bezbojno optičko staklo u usporedbi s performansama običnog stakla
Glavna razlika između bezbojnog optičkog stakla i običnog stakla nije izgled, već kontrola. Obično staklo za prozore ili kontejnere proizvodi se uglavnom prema strukturnom i vizualnom standardu, dok se bezbojno optičko staklo proizvodi prema dosljednom optičkom standardu, što znači da se indeks loma, propusnost i točnost površine provjeravaju i održavaju unutar strogih tolerancija od serije do serije.
Kvalitativna usporedba u pet dimenzija izvedbe, ocijenjena na relativnoj ljestvici od jedan do pet za ilustraciju.
Bezbojno optičko staklo općenito ima više ocjene za optičku jasnoću i kontrolu disperzije jer su ova dva čimbenika posebno projektirana tijekom topljenja, dok formulacije običnog stakla nisu prilagođene optičkim performansama.

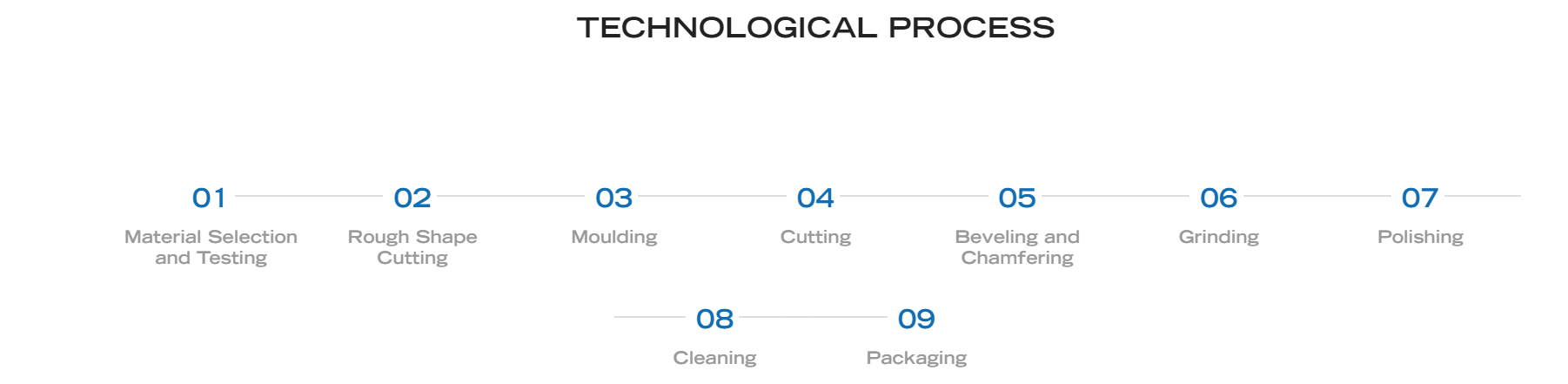

Proizvodni proces i konstrukcijski dizajn
Proizvodnja bezbojnog optičkog stakla uključuje nekoliko kontroliranih faza, od kojih svaka utječe na konačnu propusnost, točnost površine i mehaničku pouzdanost gotovog dijela.
Doziranje sirovina i topljenje na kontroliranoj temperaturi
Polagano žarenje za smanjenje unutarnjeg naprezanja i stabilizaciju indeksa loma
Grubo rezanje u praznine veličine ciljane komponente
Precizno brušenje do potrebne zakrivljenosti ili ravnosti
Fino poliranje za postizanje optičke kvalitete površine
Dodatni premaz za antirefleksiju ili spektralno filtriranje
Pojednostavljeni strukturni prikaz gotovog bezbojnog optičkog staklenog bloka nakon brušenja, poliranja i premazivanja.
Ključne primjene bezbojnog optičkog stakla
Budući da predvidljivo prenosi svjetlost i održava svoj oblik preciznom obradom, bezbojno optičko staklo može se primjeniti u širokom rasponu opreme gdje je važna kvaliteta slike ili točnost signala.
Relativni naglasak upotrebe bezbojnog optičkog stakla po području, prikazano za ilustraciju, a ne kao pokazatelj tržišta.
Optički instrumenti such as microscopes, telescopes, and rangefinders
Instrumenti za medicinske i biokemijske analize
Prozori elektroničkih uređaja, poklopci senzora i komponente zaslona
Oprema za zrakoplovstvo i znanstveno istraživanje
Laboratorijski i obrazovni optički pokazni alati
Odabir proizvođača ili dobavljača bezbojnog optičkog stakla
Odabir pouzdanog proizvođača bezbojnog optičkog stakla utječe i na izvedbu i na postojanost gotovih komponenti tijekom proizvodne serije. Prije naručivanja uzorka vrijedi provjeriti nekoliko praktičnih točaka.
Raspon obrade, budući da se rezanje, brušenje, poliranje i premazivanje obavljaju u jednom objektu smanjuju varijacije rukovanja između koraka
Dosljednost šarže, tako da indeks loma i propusnost ostaju unutar uske tolerancije od jedne proizvodne serije do druge
Sposobnost prilagodbe, jer se veličine, zakrivljenost i zahtjevi premazi često razlikuju od projekta do projekta
Mogućnost testiranja, jer interna mjerna oprema podržava provjeru optičkih konstanti prije slanja dijelova
Jasna komunikacija i tehnička podrška dok se specifikacija finalizira i uzorkuje
Kupci koji istražuju dobavljača bezbojnog optičkog stakla često uspoređuju regionalne proizvodne baze kao dio ovog procesa. Proizvođač bezbojnog optičkog stakla sa sjedištem u Kini može ponuditi integriranu obradu od sirovog stakla do gotovih, premazanih komponenti unutar jednog opskrbnog lanca, što skraćuje komunikacijske cikluse za prilagođene narudžbe i ponovnu proizvodnju.
Pozadina proizvodnje i proizvodna sposobnost
Proizvodnja obojenog i bezbojnog optičkog stakla, zajedno sa sitotiskom i kaljenjem ravnog stakla, provodi se u našem pogonu od 1996., koji se nalazi na lokaciji koja pokriva otprilike 10.000 četvornih metara u provinciji Jiangsu. Odjel za optičke komponente usredotočen je na obojene i bezbojne optičke staklene filtre, pokrivajući područja ultraljubičastog i vidljivog svjetla, kao i područja bliskog infracrvenog i infracrvenog zračenja, s više od stotinu varijanti staklenih proizvoda koji se obrađuju na licu mjesta.
Oprema za obradu na licu mjesta podržava rezanje, brušenje, poliranje i premazivanje, zajedno s kućnim instrumentima za testiranje koji se koriste za provjeru optičkih performansi prije pakiranja dijelova za otpremu. Proizvedene komponente koriste se u optičkim instrumentima, medicinskim i biokemijskim instrumentima, analitičkim instrumentima, elektronici, zrakoplovstvu i istraživačkim ili obrazovnim postavkama, s dostupnom OEM i ODM obradom za prilagođene specifikacije bezbojnog optičkog stakla koje zahtijevaju pojedinačni kupci.
Često postavljana pitanja
P1. Što je bezbojno optičko staklo
To je staklo optičke kvalitete formulirano za visoku propusnost vidljive svjetlosti i minimalnu nijansu boje, a koristi se tamo gdje je potrebna precizna kontrola svjetla, a ne za opću strukturnu ili dekorativnu upotrebu.
Q2. Čemu služi bezbojno optičko staklo
Koristi se u lećama, prizmama, prozorima instrumenata, poklopcima senzora i filtrima u optičkoj, medicinskoj, analitičkoj i elektroničkoj opremi.
Q3. Koja je razlika između bezbojnog optičkog stakla i običnog stakla
Obično se staklo izrađuje uglavnom prema strukturnom i vizualnom standardu, dok se bezbojno optičko staklo izrađuje i testira na dosljedne optičke konstante kao što su indeks loma i propusnost.
Q4. Po čemu se optičko staklo razlikuje od običnog stakla
Sastav optičkog stakla i hlađenje kontroliraju se posebno kako bi se upravljalo načinom na koji se svjetlost savija i prolazi kroz materijal, što normalna proizvodnja stakla ne cilja.
P5. Optičko staklo je potpuno bezbojno
Većina bezbojnog optičkog stakla formulirana je tako da bude najbliže neutralnom koliko je praktično, iako ponekad može ostati vrlo blijeda nijansa ovisno o sastavu i debljini.
P6. Bezbojno je optičko staklo prozirno
Da, prozirnost je jedna od njegovih značajki koje definiraju, podržana visokom propusnošću vidljive svjetlosti i poliranom završnom obradom površine s niskim raspršenjem.
P7. Koja su svojstva bezbojnog optičkog stakla
Ključna svojstva bezbojnog optičkog stakla uključuju visoku propusnost, nisku disperziju, stabilne optičke konstante pri promjeni temperature i dobru mehaničku i kemijsku izdržljivost.
